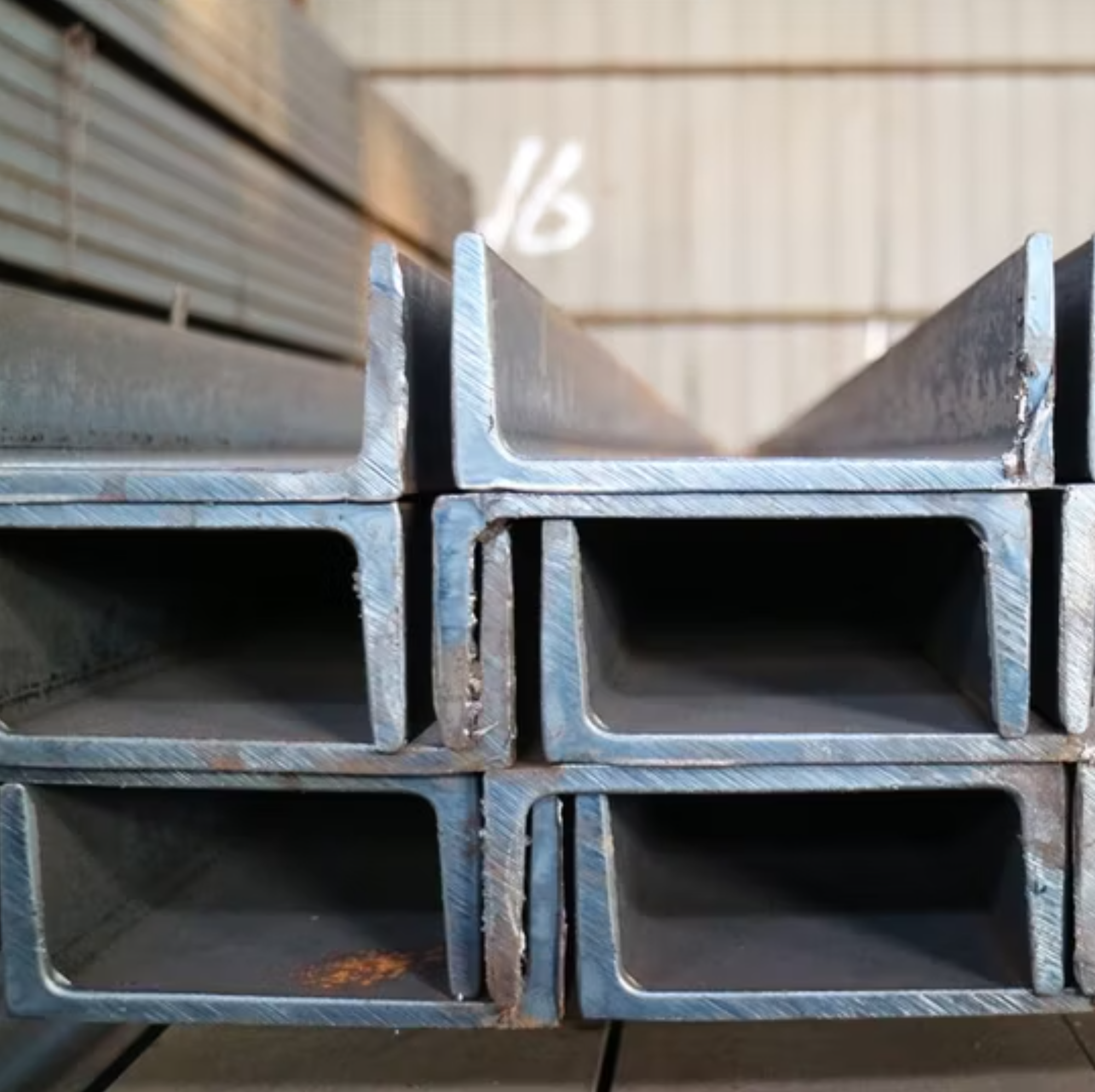

■ 형강류란?
형강류는 일정한 단면 형상을 가진 구조용 강재로 건축 및 토목 구조물에서 하중을 지지하는 핵심 자재입니다.
광고
대표적으로 다음과 같은 종류가 있습니다.
✔ 빈틈을 꽉 채워주는 야무진 조력자, L형강 (앵글)
알파벳 L자를 꼭 닮은 ㄱ형강(앵글)은 구조물의 부족한 부분을 보강하고,
서로를 단단하게 연결해 주는 대표적인 철강 자재입니다.
가공하기 쉽고 시공성도 뛰어나서 정말 다양한 현장에서 약방의 감초처럼 쓰이고 있습니다.
주로 철골 구조가 흔들리지 않게 잡아주는 브레이싱이나,
모서리를 튼튼하게 감싸는 코너 보강, 그리고 각종 설비 프레임을 짤 때 그 진가를 발휘합니다.
✔ 가볍지만 강인한 지붕의 수호자, C형강
C자 모양을 한 C형강은 주로 가벼운 경량 철골 구조에서 활약합니다.
공장이나 창고, 가설 건축물 같은 다양한 건물의 뼈대로 사용되며,
지붕과 벽체가 튼튼하게 서 있을 수 있도록 지지하는 핵심 역할을 하죠.
특히 지붕 판넬을 든든하게 받쳐주는 ‘퍼린(Purlin)’ 구조에 활용되어,
눈이나 비바람으로부터 건물 내부를 안전하게 지켜준답니다.
|
L형강(앵글) 규격표 |
||||
|---|---|---|---|---|
| H×B(mm) | t(mm) | r1 | r2 | 단위중량(kg/m) |
| 25×25 | 3 | 4 | 2 | 1.12 |
| 30×30 | 3 | 4 | 2 | 1.36 |
| 30×30 | 3 | 4.5 | 2 | 1.83 |
| 40×40 | 4 | 4.5 | 3 | 2.39 |
| 40×40 | 5 | 4.5 | 3 | 2.95 |
| 45×45 | 4 | 6.5 | 3 | 2.74 |
| 50×50 | 4 | 6.5 | 3 | 3.06 |
| 50×50 | 6 | 6.5 | 4.5 | 4.43 |
| 60×60 | 4 | 6.5 | 3 | 3.68 |
| 60×60 | 5 | 6.5 | 3 | 4.55 |
| 60×60 | 6 | 6.5 | 4.5 | 5.37 |
| 65×65 | 6 | 8.5 | 4 | 5.91 |
| 65×65 | 8 | 8.5 | 6 | 7.66 |
| 70×70 | 6 | 8.5 | 4 | 6.38 |
| 70×70 | 7 | 8.5 | 4 | 6.85 |
| 75×75 | 9 | 8.5 | 6 | 9.96 |
| 75×75 | 12 | 8.5 | 6 | 13 |
| 80×80 | 6 | 8.5 | 4 | 7.32 |
| 80×80 | 7 | 8.5 | 4 | 8.48 |
| 90×90 | 6 | 10 | 5 | 8.28 |
| 90×90 | 7 | 10 | 5 | 9.59 |
| 90×90 | 9 | 10 | 7 | 12.1 |
| 90×90 | 10 | 10 | 7 | 13.3 |
| 90×90 | 13 | 10 | 7 | 17 |
| 100×100 | 7 | 10 | 5 | 10.7 |
| 100×100 | 10 | 10 | 7 | 14.9 |
| 100×100 | 13 | 10 | 7 | 19.1 |
| 120×120 | 8 | 12 | 5 | 14.7 |
| 120×120 | 9 | 12 | 6 | 17.9 |
| 130×130 | 12 | 12 | 8.5 | 23.4 |
| 130×130 | 15 | 12 | 8.5 | 28.8 |
| 150×150 | 10 | 14 | 7 | 22.9 |
| 150×150 | 12 | 14 | 7 | 27.3 |
| 150×150 | 15 | 14 | 10 | 33.6 |
| 150×150 | 19 | 14 | 10 | 41.9 |
| 175×175 | 12 | 15 | 11 | 31.8 |
| 175×175 | 15 | 15 | 11 | 39.4 |
| 200×200 | 15 | 17 | 12 | 45.3 |
| 200×200 | 20 | 17 | 12 | 59.7 |
| 200×200 | 25 | 17 | 12 | 73.6 |
| 250×250 | 25 | 24 | 12 | 93.7 |
| 250×250 | 35 | 24 | 18 | 128 |
※ L형강(앵글): H×B는 높이×폭, t는 두께(mm), r1/r2는 내측 라운드(필렛) 기준치이며, 단위중량은 1m당 무게(kg/m)입니다.
|
C형강 규격표 |
|||
|---|---|---|---|
| H×A(mm) | C(mm) | T(mm) | 단위중량(kg/m) |
| 60×30 | 10 | 1.6 | 1.63 |
| 60×30 | 10 | 2 | 1.99 |
| 60×30 | 10 | 2.3 | 2.25 |
| 75×45 | 15 | 1.6 | 2.32 |
| 75×45 | 15 | 2 | 2.86 |
| 75×45 | 15 | 2.3 | 3.25 |
| 90×45 | 20 | 2 | 3.25 |
| 90×45 | 20 | 2.3 | 3.7 |
| 90×45 | 20 | 3.2 | 5 |
| 100×50 | 20 | 2 | 3.56 |
| 100×50 | 20 | 2.3 | 4.06 |
| 100×50 | 20 | 2.6 | 4.55 |
| 100×50 | 20 | 3.2 | 5.5 |
| 125×50 | 20 | 2.3 | 4.51 |
| 125×50 | 20 | 3.2 | 6.13 |
| 150×50 | 20 | 2.3 | 4.96 |
| 150×50 | 20 | 3.2 | 6.76 |
| 150×65 | 20 | 3.2 | 7.51 |
| 150×65 | 20 | 4 | 9.22 |
| 150×65 | 20 | 4.5 | 10.3 |
| 150×75 | 20/25 | 3.2 | 8.01 |
| 150×75 | 20/25 | 4.5 | 11 |
| 200×75 | 20/25 | 3.2 | 9.27 |
| 200×75 | 20/25 | 4.5 | 12.7 |
※ C형강: H×A는 높이×폭, C는 립(턱) 길이, T는 두께(mm), 단위중량은 1m당 무게(kg/m)입니다. 동일 치수라도 두께(T)에 따라 중량이 달라집니다.
